Wat is de 3D-Bodemradar?
Onze 3D-Bodemradar is een innovatieve, niet-destructieve techniek waarmee ondergrondse structuren in kaart worden gebracht. De methode maakt gebruik van elektromagnetische golven die door de bodem worden gestuurd en terugkaatsen op objecten die zich onder het maaiveld bevinden. Door deze teruggekaatste signalen te analyseren, ontstaat een gedetailleerd driedimensionaal beeld van wat er zich onder de grond bevindt.
Waar traditionele GPR-methoden minder frequenties hebben, zendt onze 3D-Bodemradar het hele spectrum uit. Daardoor kun je zowel ondiep als diep een volledig beeld krijgen. Dit maakt het mogelijk om nauwkeurig de positie en diepte van kabels, leidingen, funderingen, verhardingen, holle ruimtes en grondlagen te bepalen zonder dat er gegraven hoeft te worden.
Hoe werkt het in de praktijk?
De GPR-systemen van onze 3D-Bodemradar maken gebruik van step-frequency radar: een technologie waarbij elektromagnetische signalen over een breed frequentiespectrum worden uitgezonden, van 30 MHz tot 4,5 GHz. Hierdoor is het mogelijk om objecten van uiteenlopende grootte en materiaalsoorten – zowel metaal als kunststof, beton of hout – in hoge resolutie te detecteren.

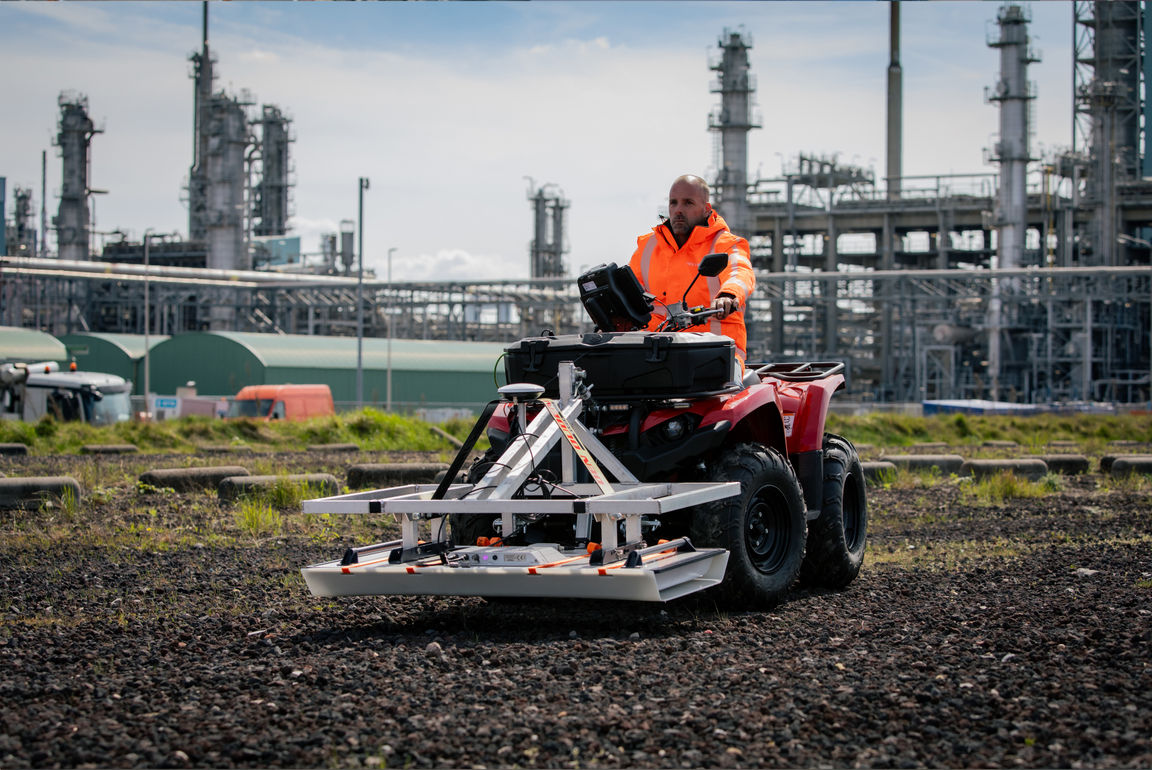

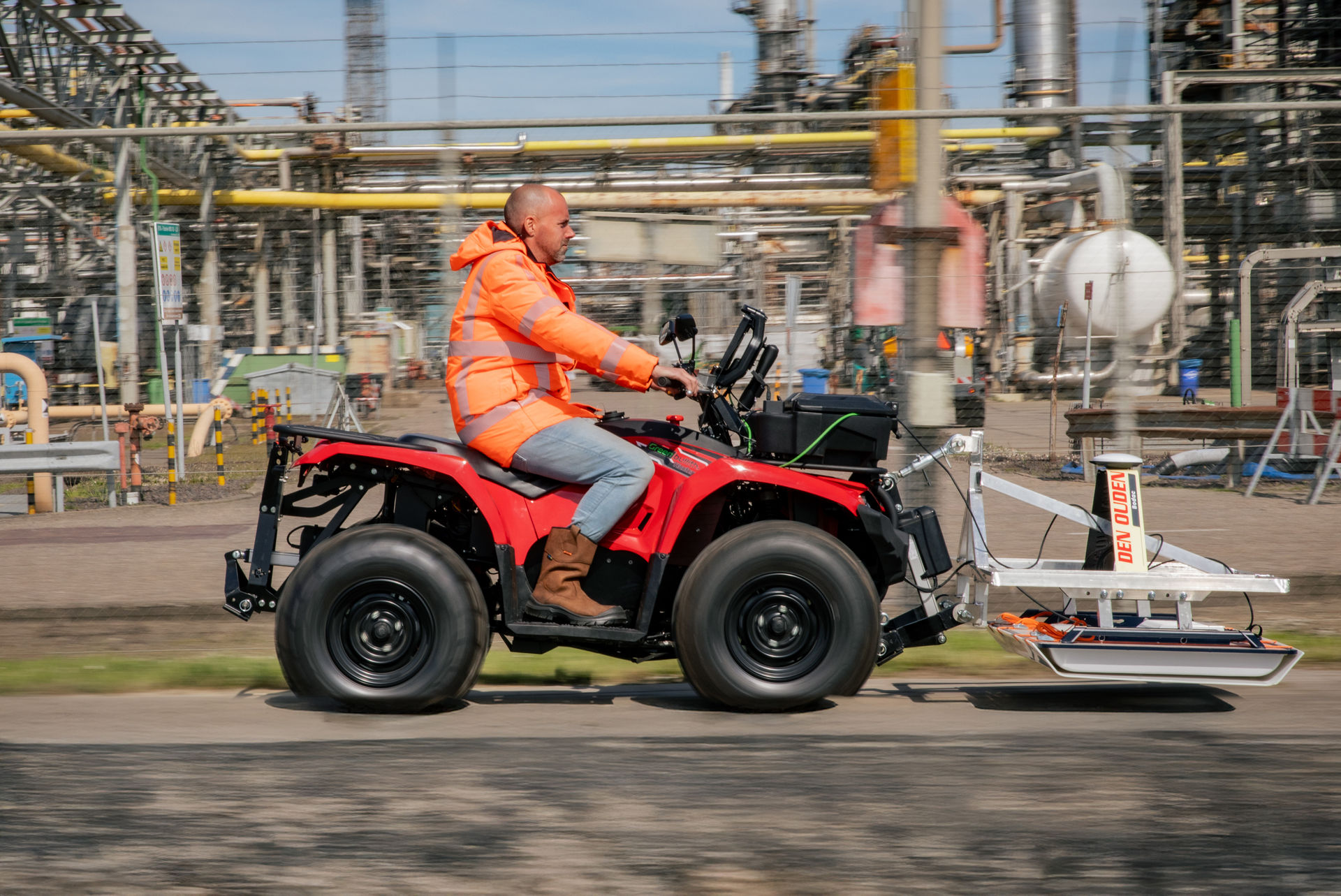

De 3D-bodemradar rijdt over het onderzoeksgebied en verzamelt continu data. Deze gegevens worden opgeslagen in het frequentiedomein, waardoor ze achteraf opnieuw kunnen worden verwerkt voor verschillende doeleinden of toepassingen. Dankzij het F-K migratiealgoritme worden afwijkingen in horizontale en verticale positionering geminimaliseerd. Het resultaat: een betrouwbaar en scherp beeld van de ondergrond.
De belangrijkste voordelen van deze werkwijze:
- De data wordt in één werkgang verzameld, wat zorgt voor snelheid en efficiëntie.
- De meetopstelling is zelfkalibrerend, dus er is geen opwarmtijd of herkalibratie in het veld nodig.
- De gebruikte signalen hebben een laag piekvermogen en veroorzaken geen interferentie met andere radiosystemen.
Van data naar inzicht: interpretatie en rapportage
Na het scannen van het plangebied worden de ruwe data verwerkt tot een overzichtelijk driedimensionaal model. De data worden geanalyseerd door ervaren specialisten, die exact weten wat ze moeten herkennen en hoe ze de ondergrondse situatie moeten interpreteren.
Afhankelijk van jouw wensen leveren wij:
- Een GIS-viewer of FieldMap-oplossing voor directe visuele toegang tot het model.
- Export naar CAD- of BIM-omgevingen, zodat je de gegevens direct kunt gebruiken in jouw ontwerp.
- Een uitgebreide rapportage waarin de bevindingen helder worden toegelicht.
Wat maakt de 3D-Bodemradar van Den Ouden Bodac uniek?
Den Ouden Bodac kan het hele natraject begeleiden en uitvoeren. Zowel bij ecologie, archeologie, explosieven, etc. Van begin tot eind, van inventarisatie tot realisatie.
Daarnaast onderscheidt de 3D-Bodemradar zich op meerdere vlakken:
- Extreem hoog frequentiebereik waardoor we zowel ondiep als diep alles zeer nauwkeurig in kaart kunnen brengen.
- Realtime en herbruikbare data voor meerdere toepassingen.
- Duidelijke en snelle oplevering in de gewenste vorm (3D-model, viewer, rapportage).
- Het hele projectgebied in beeld brengen, in plaats van puntsgewijze metingen zoals bij proefsleuven.
Van voorbereiding van een infra- of bouwproject tot archeologisch onderzoek en het voorkomen van graafschade: met de bodemradar weet je exact waar je aan toe bent, nog vóór de schop de grond in gaat.
Wij denken graag met je mee!
Voorkom schade, vertraging en onnodige kosten! Voordat je graaft, boort, freest of bouwt, bel Den Ouden Bodac.
Dirk van de Vleuten
Commercieel Manager Den Ouden Infra & BodacOfferte aanvragen
Voorkom vertraging, schade en onnodige kosten. Laat jouw project vooraf goed in kaart brengen met de 3D-Bodemradar van Den Ouden Bodac.
Benieuwd wat de 3D-Bodemradar voor jouw project kan betekenen? Vul onderstaand formulier in of neem direct contact op met Dirk van de Vleuten via +31 6 20 49 39 28 of mail naar d.vandevleuten@denoudengroep.com.
